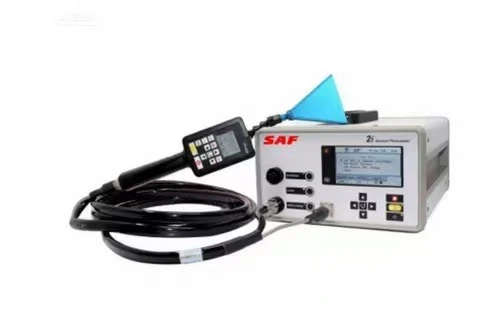

Parâmetros do fotômetro I.Aerosol
| Parâmetro | Descrição |
|---|---|
| Modelo | Saf-2i |
| Princípio | Detector de concentração de aerossol (fotômetro próximo à frente) |
| Tipo de aerossol | Pao, etc. |
| Faixa de concentração | 0,0001–125 ug/L (mg/m³) |
| Resolução | 0,0001 ug/l |
| Precisão | 10%da leitura (0,01%FS - 100%FS) |
| Repetibilidade | <3% |
| Função zero | Reset Zero Automático |
| Taxa de fluxo de amostragem | 28.3 l/min |
| Fonte aérea | Construído - na bomba de ar (taxa de fluxo ajustável) |
| Fonte de luz | Semiconductor laser (service life >50.000 horas, importado) |
| Interfaces de comunicação | RS484 (Modbus - protocolo RTC), USB |
| Self - Tempo de limpeza | Menor ou igual a 1 min |
| Fonte de energia | 200-240VAC, 50Hz |
| Dimensões | 260 mm × 370 mm × 160 mm (L × W × H) |
| Material de moradia | Liga de alumínio (revestimento de superfície) |
| Peso | 10 kg (unidade principal) |
| Ambiente operacional | Temperatura: 10–35 graus; Umidade: 20%a 75%; Pressão atmosférica: 86 - 106 kPa |
| Impressora | Interface externa, 232 |
| Sonda de varredura | Tela LCD de 2,4 polegadas, carcaça de metal |
| Caso do instrumento | Liga de alumínio |
II. Lista de configuração do padrão
| Número | Nome | Unidade | Quantidade |
|---|---|---|---|
| 1 | Fotômetro de aerossol (unidade principal) | Definir | 1 |
| 2 | Tubo de amostragem | Raiz | 1 |
| 3 | Sonda de varredura | Definir | 1 |
| 4 | Cabo de alimentação | Pedaço | 1 |
| 5 | Manual do usuário | Cópia | 1 |
Iii.front Painel Introdução e Introdução da sonda
Introdução do painel frontal
1. Visor LCD: 4,3 - polegada de tela sensível ao toque da cor, fornecendo interação visual humana-máquina, exibindo leituras de porcentagem de vazamento, ícones de seleção, status de alarme e status de conexão com dispositivos periféricos.
2. Botão liga/desliga: Pressione por mais de 1 segundo para ligar/desligar o dispositivo.
3. Exibição do LED da válvula de seleção: ativa as funções correspondentes quando qualquer botão é pressionado, com a luz do indicador azul correspondente ligando.
4. Porta de amostragem a montante: conecta o tubo de amostragem para testar a concentração de aerossol a montante.
5. Porta de amostragem a jusante: conecta o tubo de amostragem para testar a concentração de aerossol a jusante.
6. Conector da sonda: nove - conector de anel de pino fornecimento de potência de fornecimento para a sonda de varredura.
7. Interface USB: Exporta dados e relatórios no formato XLS.
Introdução da sonda
1. Visor LCD: Exibição de cores Servindo como a interface principal da sonda de varredura, mostrando leituras de porcentagem de vazamento, ícones de seleção, status de alarme e status de conexão do dispositivo.
2. Mangueira flexível: permite o ajuste do ângulo do bico de varredura para operação conveniente.
3. Teclas de função: usadas para configuração de parâmetros e seleção direta da válvula de amostragem.
4. Porta de conexão de energia: sete - conector de anel de pino fornece energia à sonda de varredura.
5. Porta de conexão com aerossol: conecta o tubo de amostragem de aerossol da sonda de varredura.
6. Bocal de sonda de varredura: bico de amostragem isocinética compatível com os padrões NSF 49: 2002.
4. Perguntas frequentes
P: Por que a tela não está iluminando?
A:Verifique a fonte de alimentação do instrumento.
Inspecione se a interface do instrumento está solta ou oxidada.
P: O que devo fazer se houver uma anormalidade de comunicação?
A: Se ocorrer erro de comunicação durante a operação normal do software, verifique a interface de comunicação do instrumento, a linha de comunicação e a configuração da porta no lado do computador.
P: Por que nenhuma contagem?
A:Verifique se o instrumento está funcionando ao provar um aerossol óbvio com fumaça.
Verifique se a bomba de ar está operando. Se o som estiver normal, entre em contato com o fabricante para manutenção.
